Guía de montaje (Brivoi)
De EscornaWiki
Revisión del 08:34 6 dic 2019 de Xoan Sampaiño (Discusión | contribuciones) (Se ha deshecho la revisión 2849 de Silvela (disc.))
Contenido
Montaje del chasis

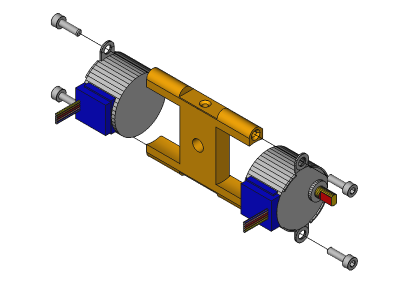

Soporte de los motores
MotorBracket (1 ud.)
Motor paso a paso 28BYJ-48 5V (2 uds.)
Tornillo M3 × 10 mm (4 uds.)

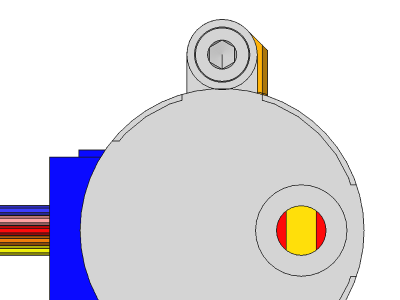

La pieza impresa debe sobresalir hacia el lado en el que se encuentra el eje del motor.

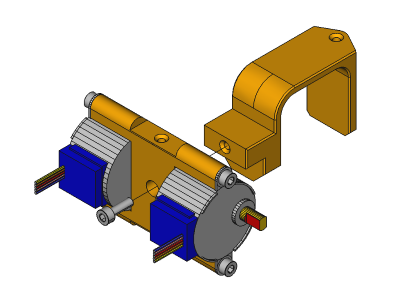

Soporte de la batería
BatteryBracket (1 ud.)
Tornillo M3 × 10 mm (1 ud.)

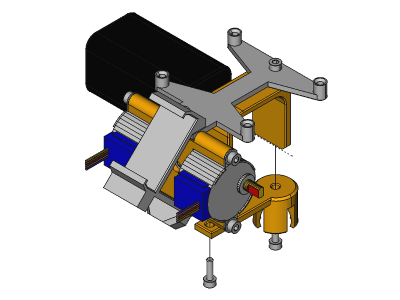

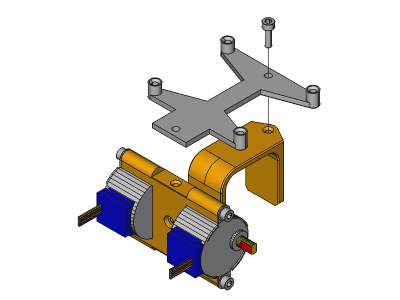

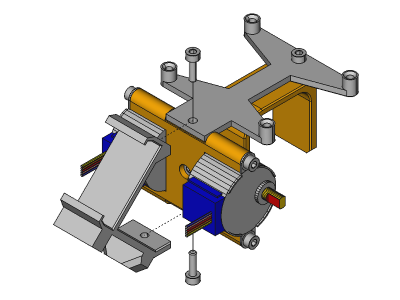

Soporte de la electrónica
Addon-KeypadBracket (1 ud.)
Addon-BoardBracket (1 ud.)
Tornillo M3 × 10 mm (3 uds.)

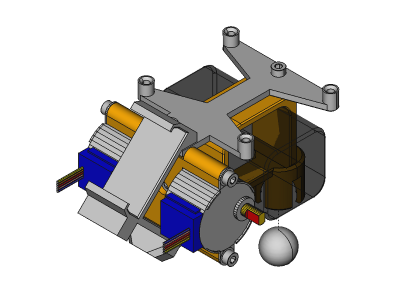

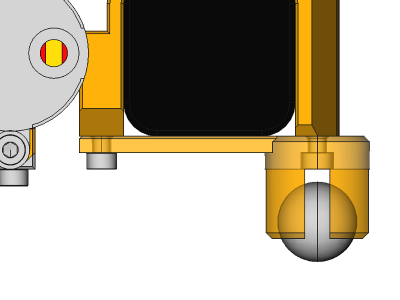

Soporte de la rueda loca
BallCaster (1 ud.)
Tornillo M3 × 10 mm (2 uds.)
Canica o bola de rodamiento de Ø 14 mm (1 ud.)

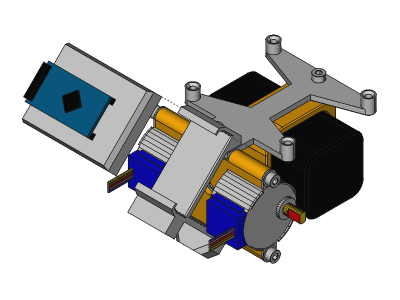

Montaje de la electrónica
Arduino Pro Mini (1 ud.) + Breadboard 170 puntos (1 ud.)

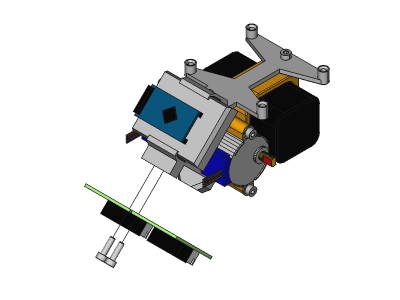

Controlador ULN2003 para motores paso a paso (2 uds.)
Tornillo M3 × 10 mm (2 uds.)

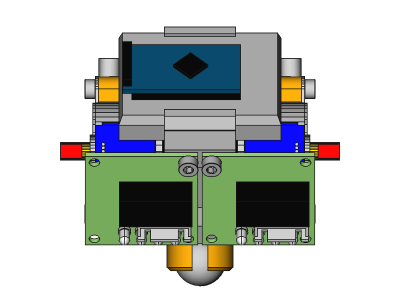

Los conectores para los motores y los LEDs de los controladores deben ir orientados hacia abajo.
